1. 什么是PCB?
PCB即印刷電路板,其主要作用是固定和連接其他電子元器件。由于PCB上擁有復雜的線路線束,使得電子元器件能夠有條不紊地運轉。對于電子制作愛好者來說,制作出自己想要的PCB,是非常有成就感的事情。
2. PCB制作前的準備工作
制作PCB,需要準備的工具材料比較多,具體如下:
(1) PCB設計軟件:例如Altium Designer、Eagle、KiCad等。
(2) PCB銅板:通常可以在電子市場或者網上進行購買。
(3) 道具:如刻蝕液、紫外線燈、攪拌器、鉆頭等。
(4) 模板:可自己設計或者在網上下載一些常用的PCB模板,用來打印PCB布局圖。
(5) 設計師:在一些設計較為復雜的PCB上,還需要有一定電路設計能力的專業人士來提供輔助。
3. PCB打板子的具體步驟
制作PCB的具體步驟包括:PCB設計、打印布局圖、曬制PCB板、刻蝕銅片、洗滌清洗、鉆孔鉚接、焊接測試等。下面將逐一介紹這些步驟的具體操作方法。
(1) PCB設計:使用PCB設計軟件,完成PCB電路布局、電路原理圖、元器件放置等操作。這部分需要較高的電路設計能力。
(2) 打印布局圖:將設計好的布局圖打印到透明膜上。注意要選擇合適的打印機、紙張和導光板等。
(3) 曬制PCB板:將透明膜與銅板進行重合,再使用紫外線燈曬制。紫外線燈的功率應該根據所使用的光敏劑顯影液的要求來決定。

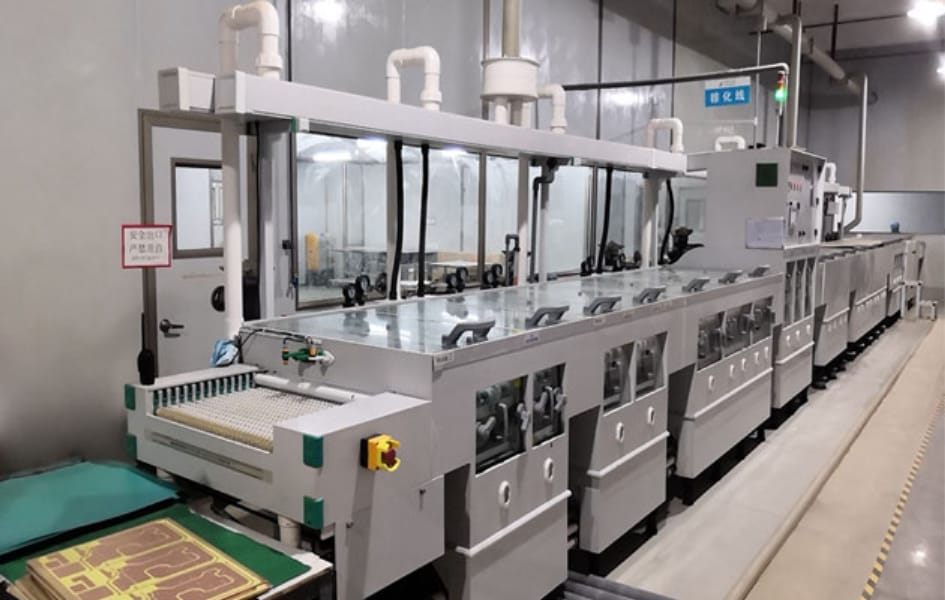

(4) 刻蝕銅片:使用刻蝕液將沒有光敏劑覆蓋的部分腐蝕掉,直到露出銅皮為止。注意在刻蝕過程中,應當注意刻蝕液的液位、攪拌、溫度等因素。
(5) 洗滌清洗:將刻好的銅板進行沖洗,在清洗時,應當注意溫度、洗滌時間、沖洗液濃度、攪拌等因素。
(6) 鉆孔鉚接:在已經刻蝕好的銅板上鉆出孔洞,同時進行鉚接,以確保PCB上的元器件能夠牢固地固定在上面。
(7) 焊接測試:將已經固定好的元器件進行焊接和測試,確保電路能夠正常運轉。
4. PCB打板子的注意事項
在進行PCB打板子的操作過程中,還有一些需要注意的事項,具體如下:
(1) 在制作PCB的過程中,應當注意化學品的使用,避免對身體的危害。
(2) 打印布局圖時,應當使用高質量的透明膜,以確保打印質量。
(3) 制作PCB所需的道具應當全部準備齊全,確保打板過程的順利進行。
(4) 刻蝕銅片時,應該放在通風的環境下操作,以免產生危險。
(5) 打印的布局圖應當進行反面輸出,以方便曬制銅板。
5. 總結
PCB打板子對于電子制作愛好者來說,是一個非常有趣的過程。如果你是初學者,并想要自己制作PCB,本文給出了詳細的PCB打板子流程和操作技巧,希望能夠對你有所幫助。當然,沒有不失敗的制作過程,我們可以在失敗中總結經驗,再次嘗試制作,相信你一定會有所收獲!
